ORTUR 激光雕刻 APP 操作指导
适用于 iOS / Android（操作流程一致）
目录
- APP 简介
- 界面总览
- 登录与注册
- 连接设备
- 开始雕刻
- 常用功能
- 素材库
- 我的页面
- 社区
- 常见问题
- 附录：告警与错误码
1. APP 简介
ORTUR 激光雕刻机控制应用
ORTUR 是一款用于控制 ORTUR 激光雕刻机的手机应用。您可以通过它：
- 将手机与雕刻机通过 Wi-Fi 连接或 AP 热点 连接
- 导入图片、文字、二维码等内容
- 编辑并调整雕刻图案（缩放、旋转、镜像、滤镜等）
- 设置雕刻参数（功率、速度、次数）
- 一键开始雕刻并实时监控进度
- 浏览素材库和社区作品
2. 界面总览
主界面底部含 3 个标签页
APP 打开后进入主界面，底部有 3 个标签页：
| 标签页 | 名称 | 作用 |
|---|---|---|
| 社区 | Community | 浏览和发布雕刻作品 |
| 设备 | Device | 连接设备、开始雕刻（首页） |
| 我的 | Mine | 账号信息、设置、历史记录 |

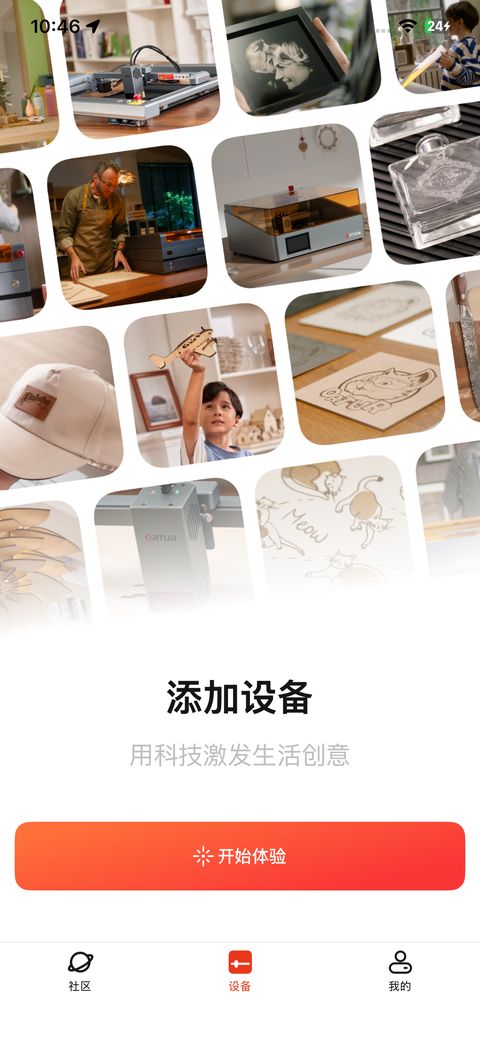

设备页（首页） 是使用雕刻功能的主要入口，首次使用会显示"添加设备"引导卡片。
3. 登录与注册

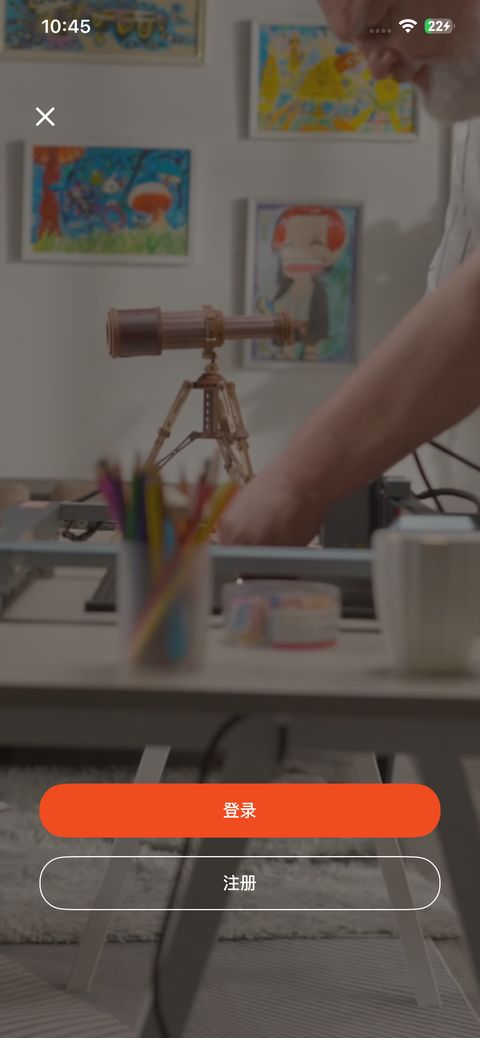

3.1登录引导页
打开 APP 后进入登录引导页，底部提供两个入口："登录"（Log in） 与 "注册"（Register）。

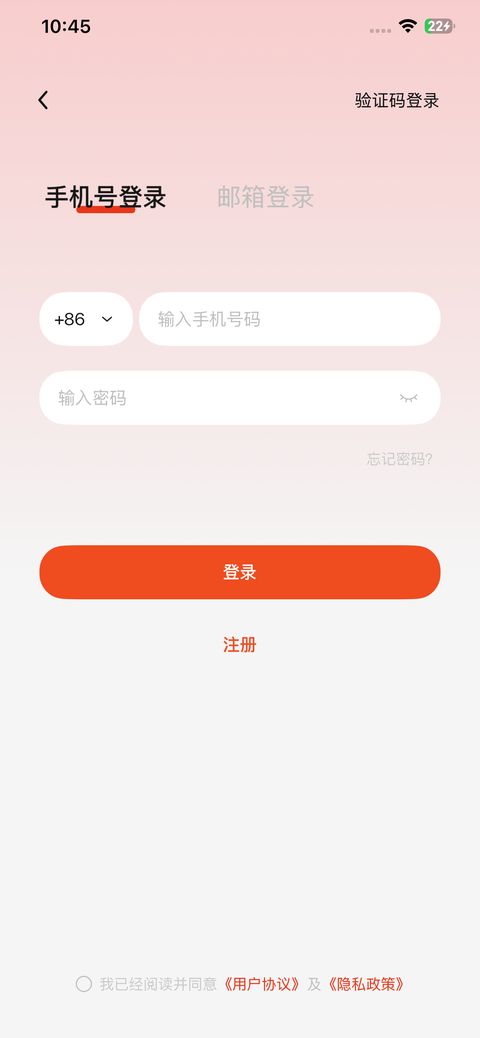

3.2登录
| 步骤 | 操作 |
|---|---|
| 1 | 点击 "登录"（Log in） 进入登录页 |
| 2 | 选择登录方式：验证码登录 / 手机号登录 / 邮箱登录 |
| 3 | 输入手机号/邮箱和密码（或验证码） |
| 4 | 勾选 "我已阅读并同意《用户协议》及《隐私政策》" |
| 5 | 点击 "登录" 按钮完成登录 |

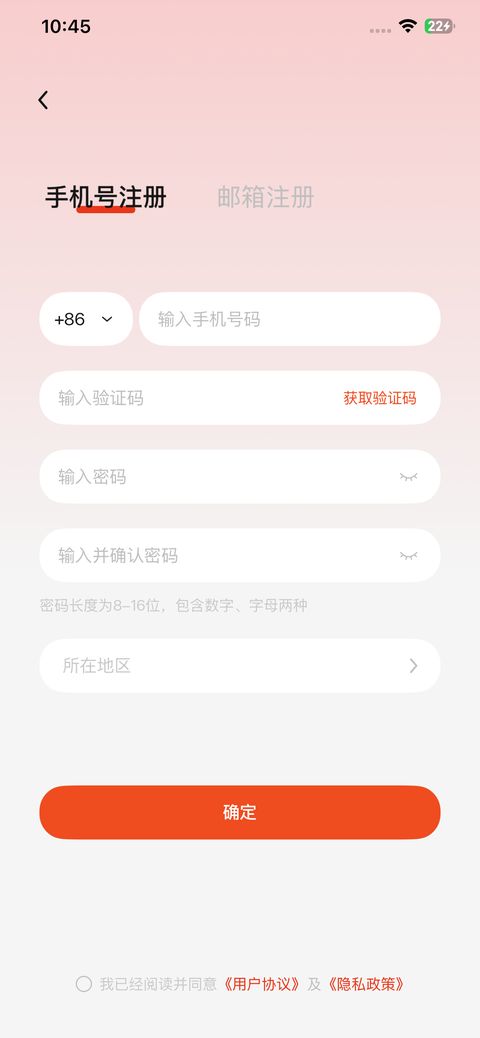

3.3注册
| 步骤 | 操作 |
|---|---|
| 1 | 在引导页点击 "注册"（Register） |
| 2 | 选择注册方式：手机号注册 / 邮箱注册 |
| 3 | 填写手机号/邮箱，获取并输入验证码 |
| 4 | 设置密码（8-16 位，需包含数字和字母） |
| 5 | 勾选同意协议，点击 "确定" |

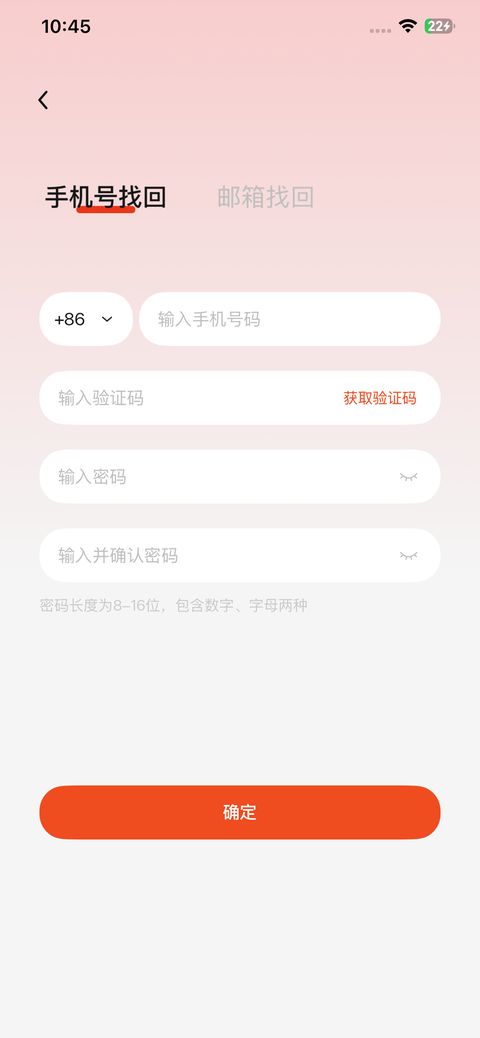

3.4找回密码
| 步骤 | 操作 |
|---|---|
| 1 | 登录页点击 "忘记密码?"（Forgot password?） |
| 2 | 选择手机号找回或邮箱找回 |
| 3 | 获取验证码并设置新密码 |
| 4 | 点击 "确定" 完成 |
4. 连接设备
首次使用前，请确保雕刻机已开机且处于待配网状态（呼吸灯闪烁）

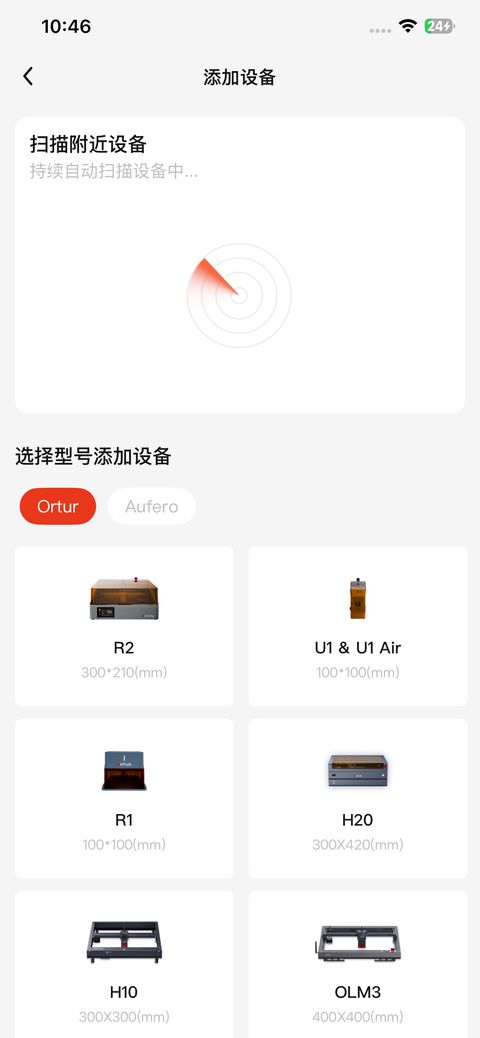

4.1添加设备
| 步骤 | 操作 |
|---|---|
| 1 | 进入 "设备"（Device） 标签页 |
| 2 | 点击 "添加设备"（Add device） |
| 3 | 页面自动扫描附近设备 |
| 4 | 在 "选择型号添加设备" 列表中选择设备型号 |
设备型号示例：Ortur R2、01 & U1 Air、H20、H10、OLM3、Aufero 等。

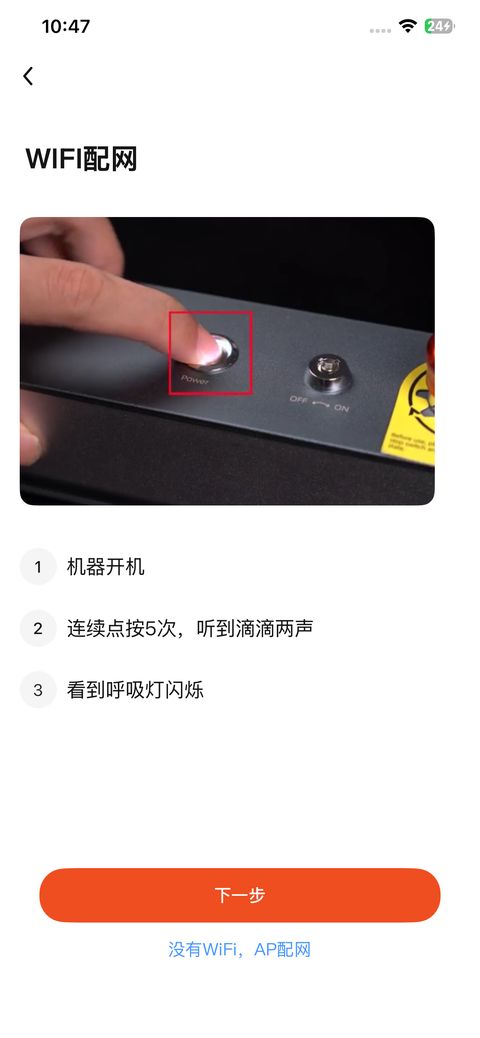

4.2Wi-Fi 配网（WLAN）
适用于设备通过路由器 Wi-Fi 联网的情况。
| 步骤 | 操作 |
|---|---|
| 1 | 选择 "WIFI 配网" |
| 2 | 按提示操作设备：① 机器开机 → ② 连续点按 5 次电源键，听到"滴滴"两声 → ③ 看到呼吸灯闪烁 |
| 3 | 点击 "下一步"（Next） |
| 4 | 确认手机已连接 2.4GHz Wi-Fi（不支持 5GHz），输入 Wi-Fi 密码 |
| 5 | 等待设备配网完成 |

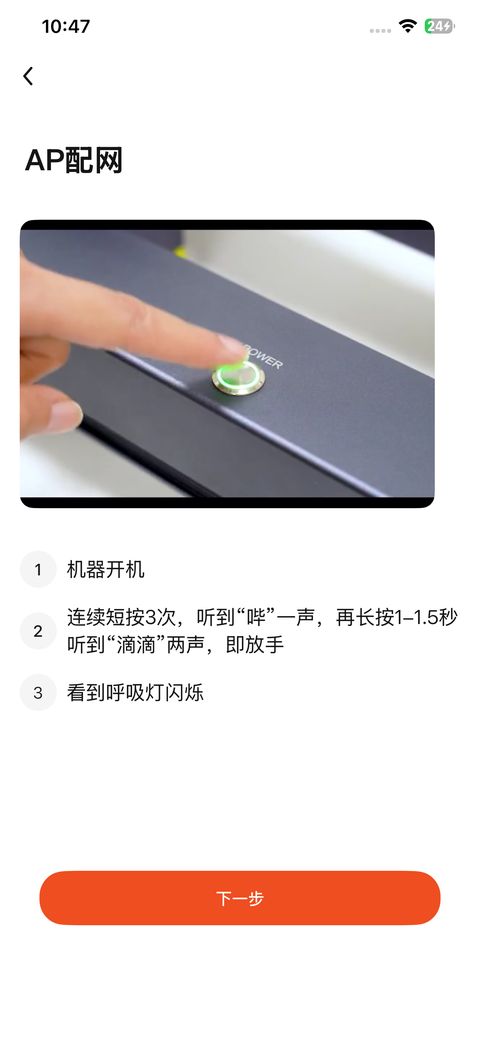

4.3AP 配网
适用于设备无 Wi-Fi 环境，通过设备自身热点连接的情况。
| 步骤 | 操作 |
|---|---|
| 1 | 在 Wi-Fi 配网页点击 "没有 WiFi，AP 配网" |
| 2 | 按提示操作设备：① 机器开机 → ② 连续短按 3 次，听到"哔"一声，再长按 1-1.5 秒 → ③ 听到"滴滴"两声即放手 → ④ 看到呼吸灯闪烁 |
| 3 | 点击 "下一步"（Next） |
| 4 | 在手机 Wi-Fi 设置中连接设备热点 |
| 5 | 返回 APP，等待设备连接成功 |

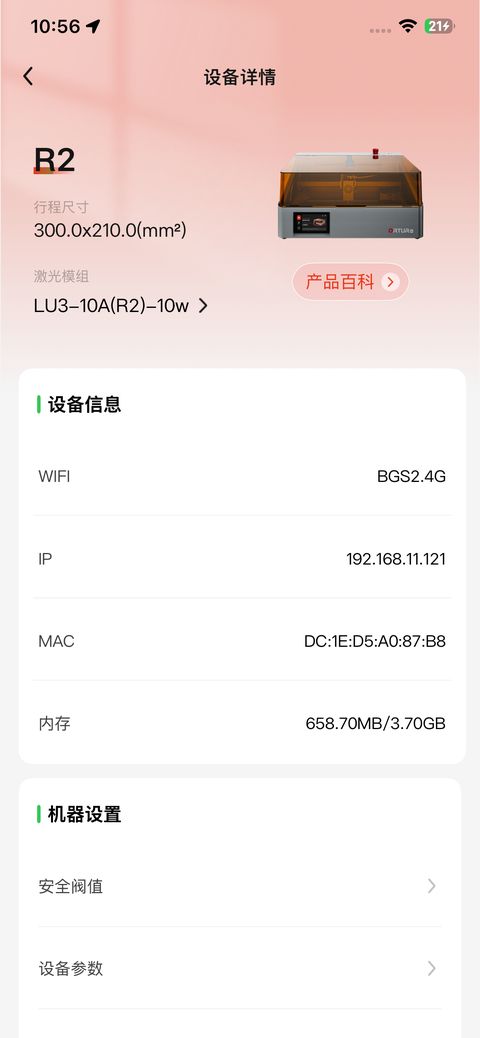

4.4设备详情
连接成功后，可在设备页查看设备详情：
- 行程尺寸 — 设备雕刻范围（如 300.0 x 210.0 mm）
- 激光模组 — 当前使用的激光头型号
- 设备信息 — Wi-Fi 名称、IP 地址、MAC 地址、内存
- 机器设置 / 安全阈值 / 设备参数 — 更多配置入口
5. 开始雕刻
5.1整体流程
首页 → 新建创作 → 画布编辑 → 视觉定位（可选）→ 走边框 → 设置加工参数 → 检查对焦 → 上传 → 开始雕刻 → 雕刻完成

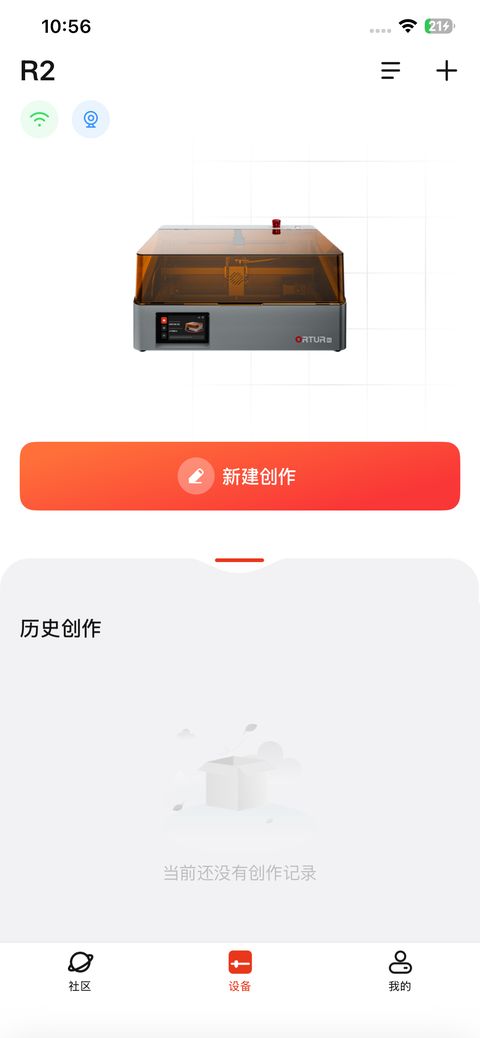

5.2新建创作
在设备页点击进入创作中心，有两个入口：
- "新建创作"（New Creation） — 开始一个新的雕刻项目
- "历史创作"（Historical） — 查看之前的创作记录

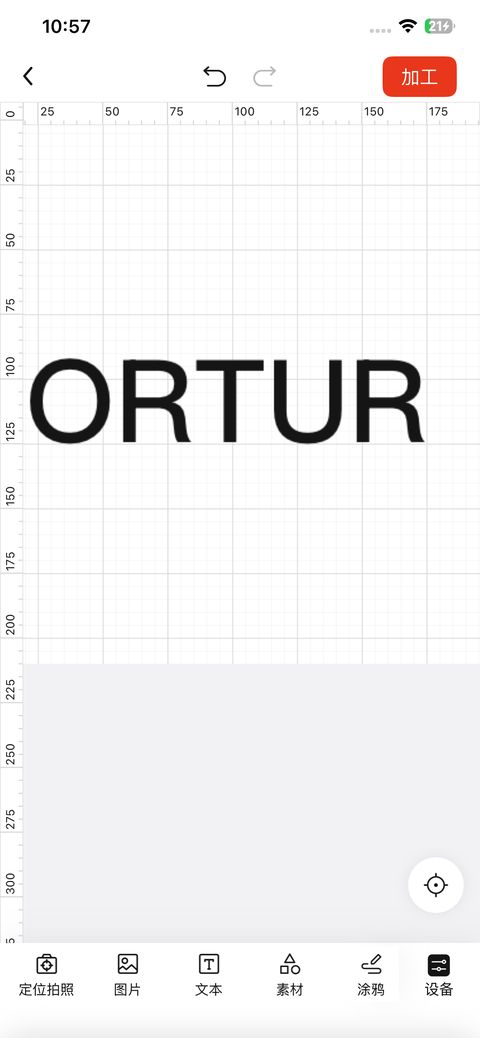

5.3画布编辑
进入加工画布后，通过顶部标签切换内容来源：
| 功能 | 说明 |
|---|---|
| 定位拍照（Camera Locate） | 使用摄像头视觉定位雕刻对象 |
| 图片（Picture） | 从相册导入图片进行雕刻 |
| 文本（Text） | 新建文字内容 |
| 素材（Material） | 从素材库选择图案 |
| 涂鸦（Graffiti） | 手绘图案 |
画布四周有刻度尺（0~175mm），用于直观定位雕刻位置。
5.4视觉定位（定位拍照）
画布顶部的 "定位拍照"（Camera Locate） 通过摄像头识别雕刻对象，实现精准定位。首次使用或移动摄像头后，需先进行 镜头校准。
| 步骤 | 操作 |
|---|---|
| 1 | 点击 "开始校准"（Start calibration），将校准板放置在底座上 |
| 2 | 按提示将"圆形图案"卡片依次放置在雕刻机中间、左上角、右上角、右下角、左下角 |
| 3 | 雕刻完成后取下校准板，调整四个滑块，使画面中四个小红点与刚雕刻的四个定位点对齐 |
| 4 | 校准完成后，可通过 视觉区域标定 移动上/下/左/右边框，确定可雕刻范围 |

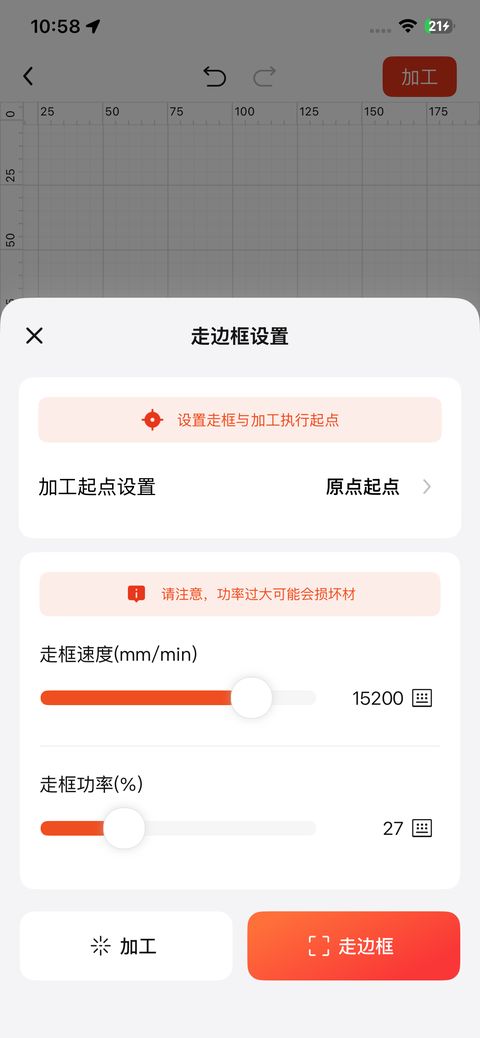

5.5走边框设置
雕刻前可设置走边框（描边预览），帮助确认雕刻范围：
| 参数 | 说明 |
|---|---|
| 加工起点设置 | 选择"激光起点"或"原点起点" |
| 走框速度 | 边框移动速度（mm/min） |
| 走框功率 | 边框激光功率（%） |

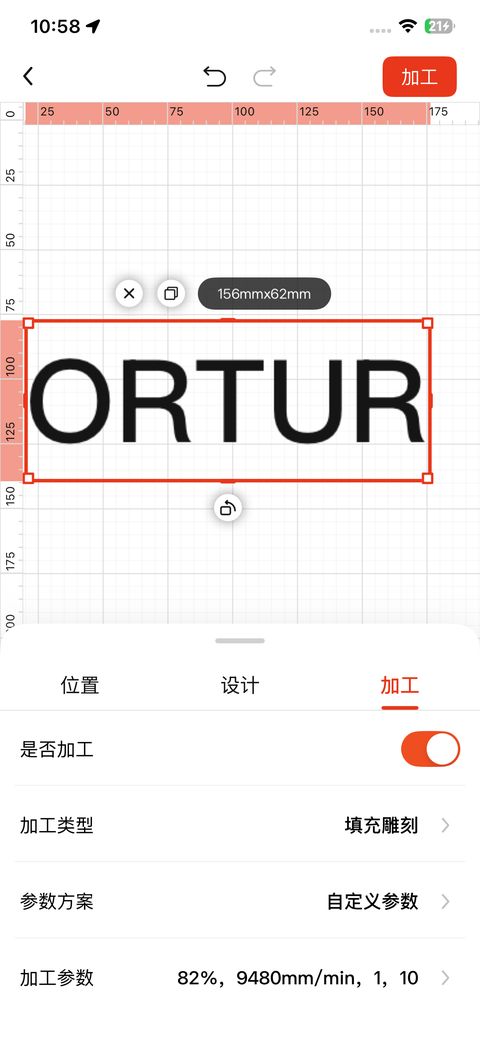

5.6设置加工参数
在 "加工" 标签页中设置雕刻参数：
| 参数 | 说明 |
|---|---|
| 加工类型 | 填充雕刻 / 点阵雕刻 / 矢量切割 |
| 参数方案 | 选择官方预设或自定义参数 |
| 加工参数 | 功率（%）、速度（mm/min）、次数 |
顶部标签：位置 / 设计 / 加工 三个步骤可来回切换。

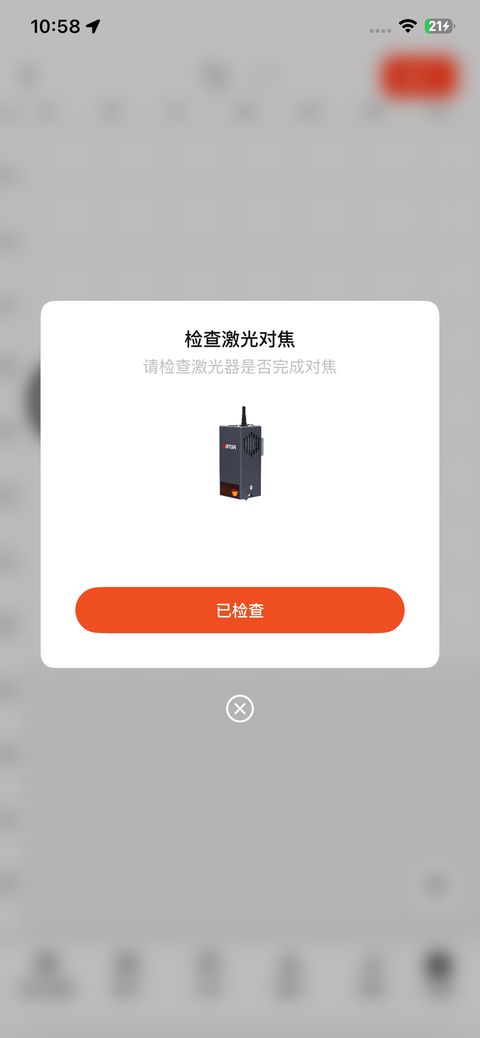

5.7检查激光对焦
开始雕刻前，APP 会提示检查激光对焦，点击 "已检查"（Checked） 继续。

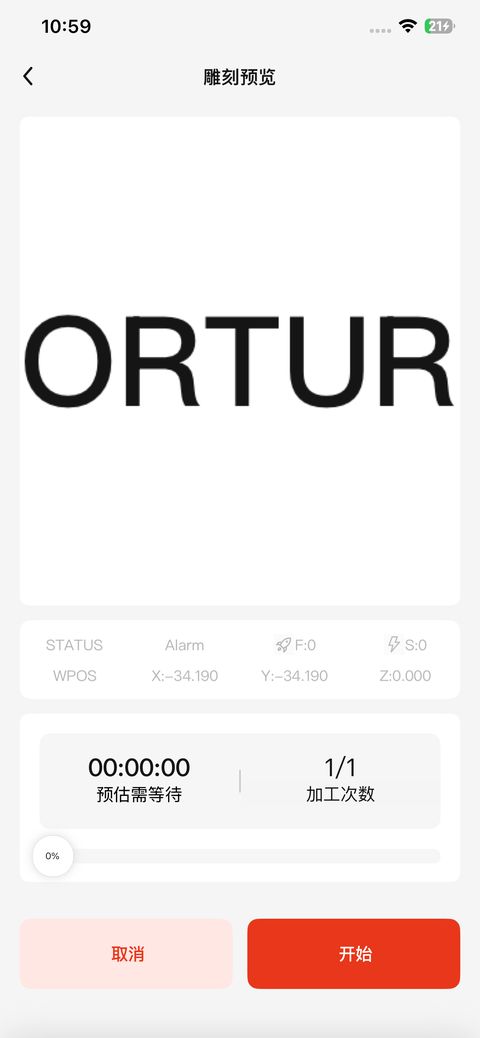

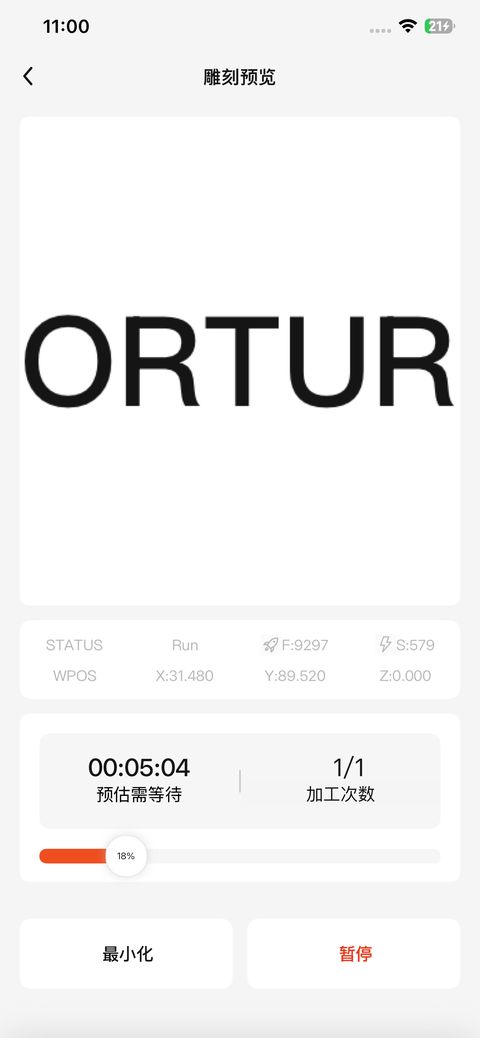

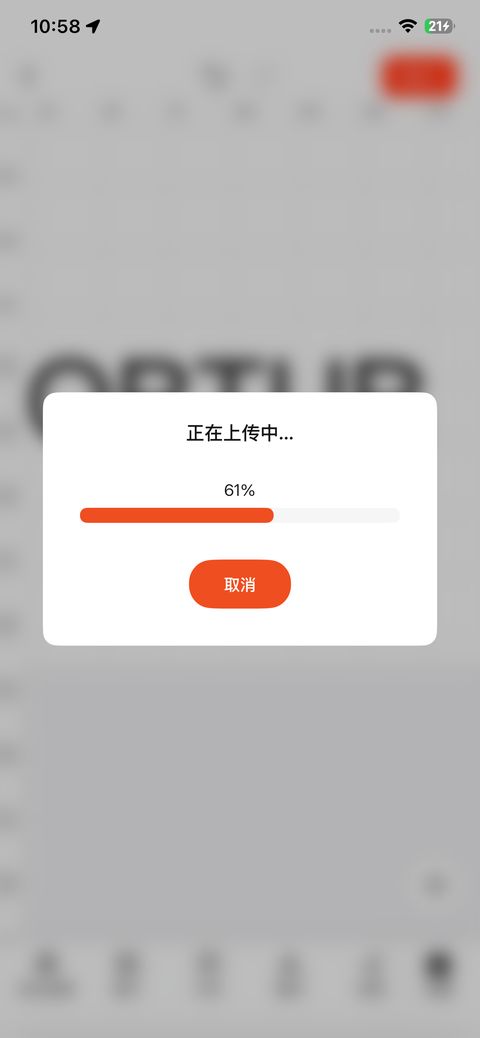

5.8上传与预览
| 步骤 | 操作 |
|---|---|
| 1 | 参数确认后，APP 将任务上传到设备（显示上传进度） |
| 2 | 上传完成后进入 雕刻预览 页面 |
| 3 | 页面显示设备状态（STATUS）、坐标（WPOS）、预估等待时间和加工次数 |

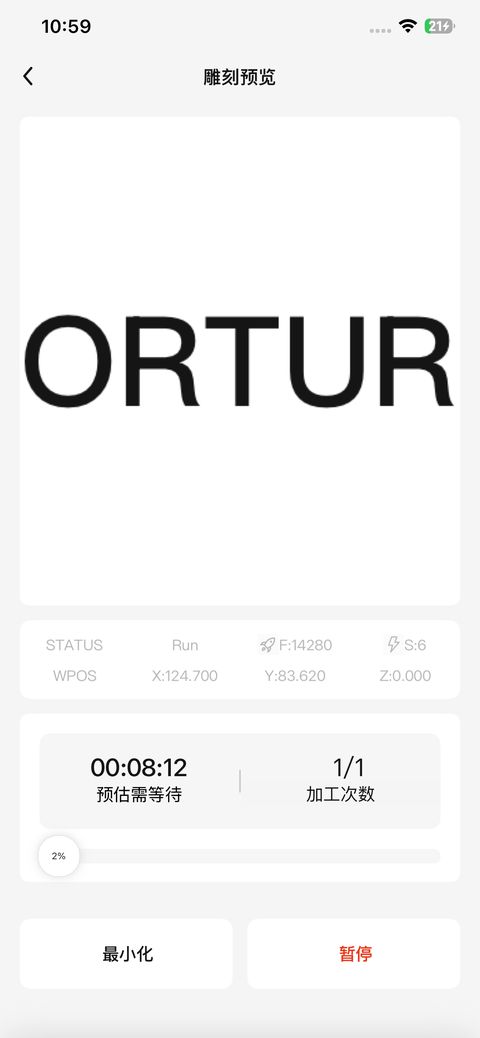

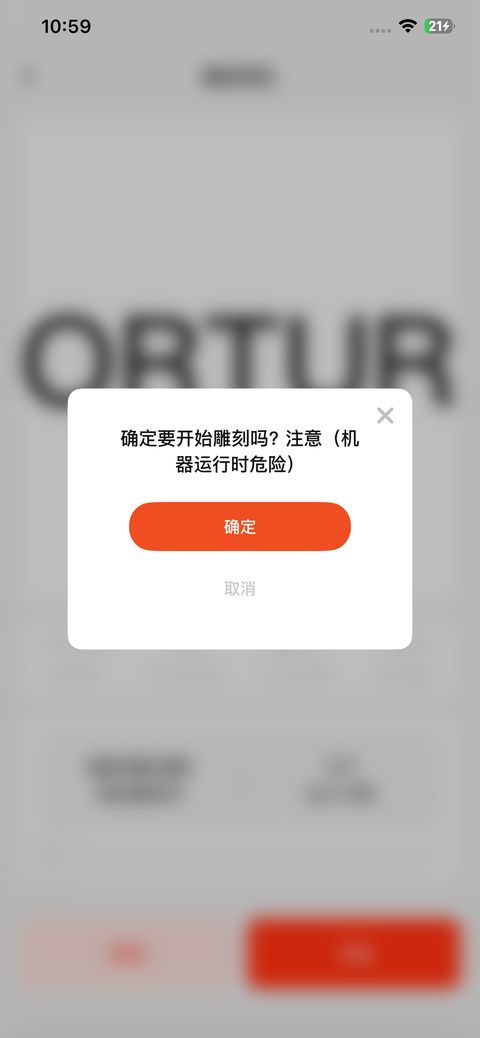

5.9开始雕刻
| 步骤 | 操作 |
|---|---|

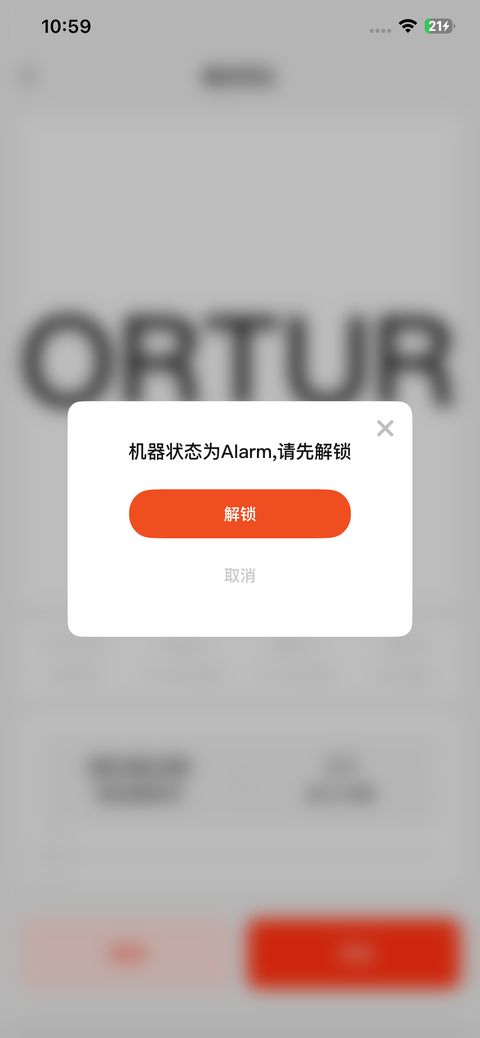

| 1 | 如机器处于 Alarm（告警）状态，点击 "解锁"（Unlock） 解除告警 |
| 2 | 点击 "开始"（Start） |
| 3 | 在弹窗中点击 "确定" 确认开始雕刻 |
| 4 | 雕刻过程中可 "暂停"（Pause） 或 "最小化"（Minimize） |
6. 常用功能

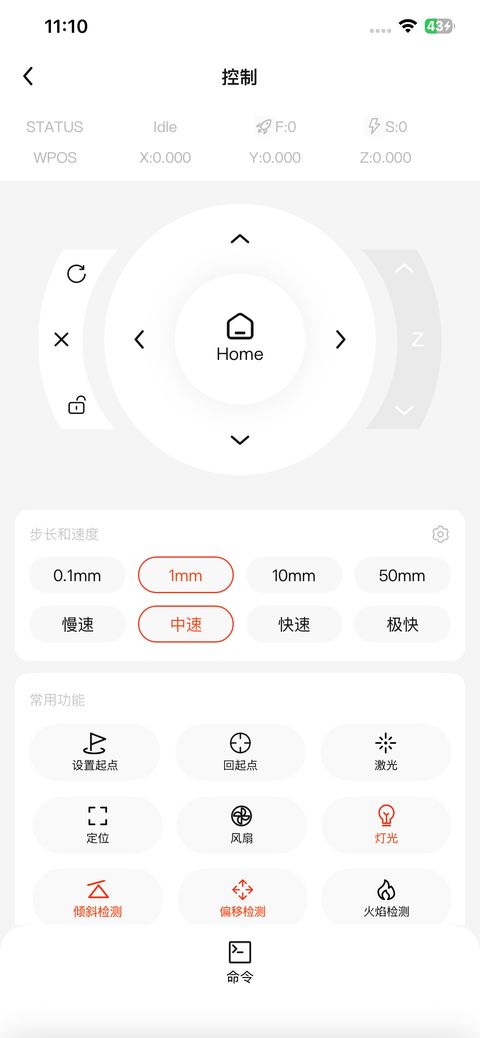

6.1控制台（Control）
用于手动控制机器运动和发送指令，包含：
- 移动控制 — 上下左右移动激光头，支持步长选择（0.1mm / 1mm / 10mm / 50mm）和速度选择（慢速/中速/快速/极快）
- 常用功能 — 设置起点、回起点（Home）、激光、定位、风扇、灯光
- 安全检测 — 倾斜检测、偏移检测、火焰检测
- 命令（Command） — 发送自定义 G-Code 指令

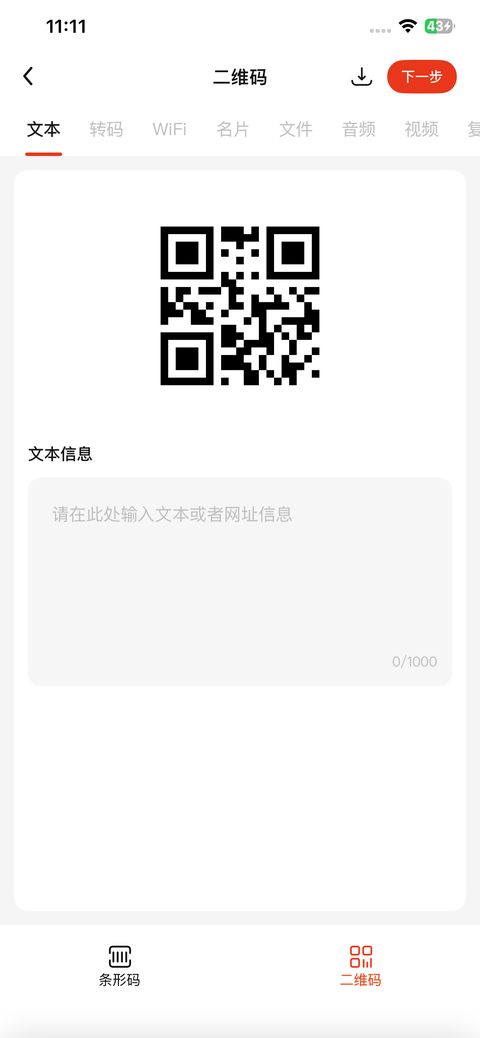

6.2二维码生成（QR Code）
支持生成多种类型的二维码，通过顶部标签切换，各类型需填写的内容如下：
| 类型 | 需填写的内容 |
|---|---|
| 文本 | 输入文字或网址（最多 1000 字符） |
| 转码 | 扫描破损旧码，生成相同内容的新码 |
| WiFi | Wi-Fi 名称（SSID）、密码、加密方式（WPA/WPA2、WEP、无密码） |
| 名片 | 姓、名、手机号、邮箱、公司、职位、微信、QQ、Facebook、Twitter |
| 文件/音频/视频 | 输入分享链接（支持 iCloud、Google Drive、Dropbox、OneDrive 等） |

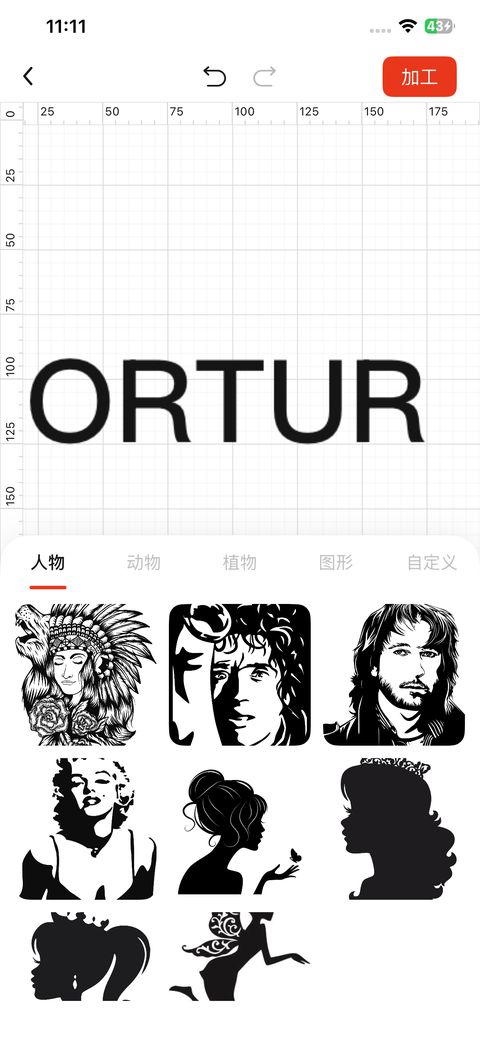

7. 素材库
首页素材库提供丰富雕刻素材
首页的 素材库（Library） 提供丰富的雕刻素材：
- 人物（Character）
- 动物（Animal）
- 植物（Plant）
- 图形（Graph）
- 自定义（Custom） — 支持自定义素材
点击素材即可导入画布编辑。

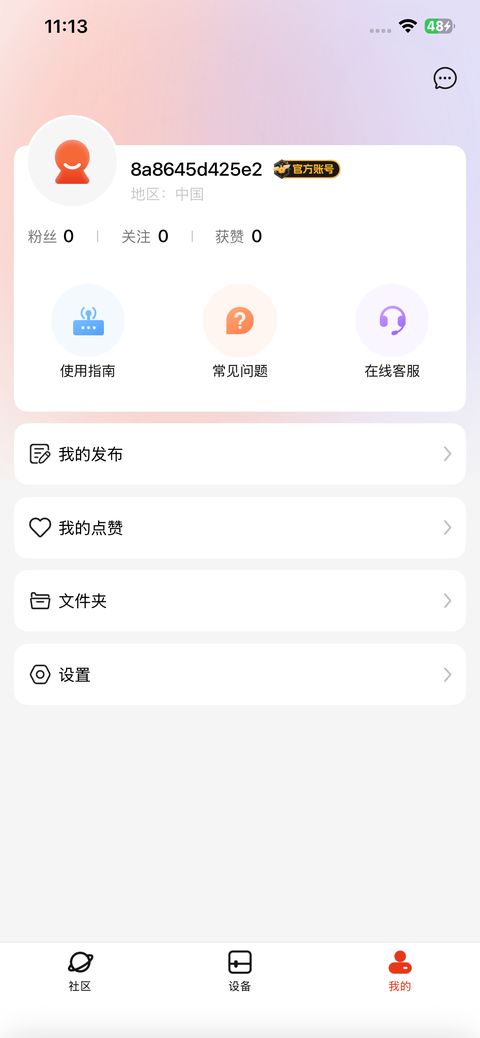

8. 我的页面
个人中心
点击底部 "我的"（Mine） 标签进入个人中心，包含：
- 官方账号 — 查看账号信息（地区、粉丝、关注、获赞）
- 使用指南 / 常见问题 / 在线客服
- 我的发布 / 我的点赞 / 文件夹
- 设置
8.1设置（Settings）
| 选项 | 说明 |
|---|---|
| 语言（Language） | 自动 / 中文 / 英文 / 法语 / 德语 |
| 版本更新（Version update） | 检查并更新 APP 版本 |

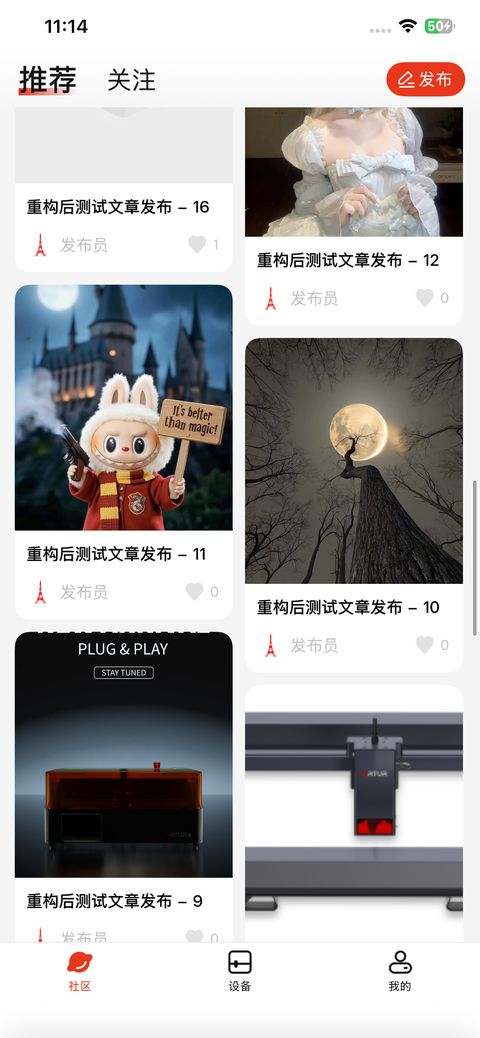

9. 社区
9.1浏览作品
进入 "社区"（Community） 标签页，顶部有 推荐 / 关注 两个子标签，可以浏览作品、点赞、评论、关注。

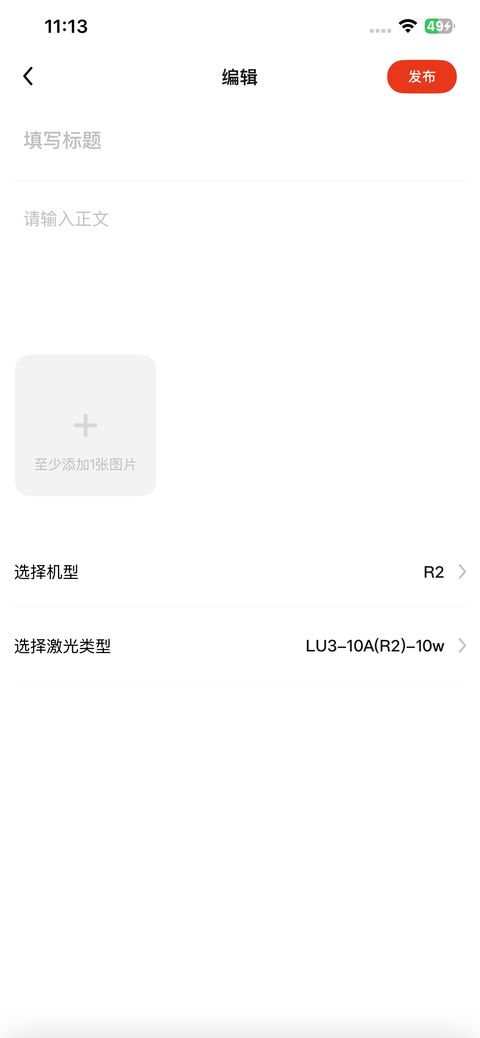

9.2发布作品
| 步骤 | 操作 |
|---|---|
| 1 | 点击右上角 "发布"（Publish） |
| 2 | 填写标题和正文内容 |
| 3 | 添加至少 1 张图片 |
| 4 | 选择机型（如 R2）和激光类型 |
| 5 | 点击 "发布"，等待审核通过 |
10. 常见问题
10.1产品能力
Q1：可以在哪些材料上雕刻？
中纤板、胶合板、松木、桐木、纸板、纸张、牛皮纸、皮革、深色亚克力、鹅卵石、陶瓷、涂层金属、电镀金属、不锈钢、玻璃、针织物、棉、ABS 塑料、竹子、硅胶、橡胶、瓷砖、大理石、页岩、水泥、砖等。
Q2：APP 支持哪些语言？
目前支持中文、英文。
Q3：支持的文件格式有哪些？
支持的图片格式：jpg、png、bmp、tif、svg、raw、webp、jpeg
支持的文件格式：tap、gcode、nc、ngc、cnc、ncc、fnc、dnc、fan、gc、ncg、ncp、fgc、txt
Q4：如何使用机器？
在浏览器访问 www.orturtech.com，在菜单栏点击 "Support"，查看所需的相关教程。
Q5：可以搭配哪些配件一起使用？
YRC 和 YRR。
Q6：雕刻区域是多大？
OLM3 — 400mm × 400mm
H10 — 300mm × 300mm
OLM3 LE — 400mm × 400mm
10.2故障排查
Q1：设备搜索不到？
- 确认设备已开机，呼吸灯闪烁
- 手机靠近设备，并已开启定位权限
- 确认 Wi-Fi 为 2.4GHz（不支持 5GHz）
Q2：Wi-Fi 配网失败？
- 检查设备是否复位、呼吸灯是否闪烁
- 检查 Wi-Fi 是否为 2.4GHz
- 检查 Wi-Fi 密码是否正确
Q3：机器显示 Alarm（告警）无法开始？
点击 "解锁"（Unlock） 按钮解除告警后再开始雕刻。
Q4：雕刻过程中连接断开？
- APP 会自动停止雕刻，保障安全
- 检查 Wi-Fi 连接是否稳定
- 点击"Safe Stop"（安全停止）后重新开始
Q5：如何区分 2.4G / 5G Wi-Fi？
- 在手机 Wi-Fi 列表中查看网络名称，通常 5G 网络名称会带 "5G" 后缀
- 如路由器仅 5GHz，请进入路由器设置切换为 2.4GHz
附录：告警与错误码
当 APP 弹出告警（Alarm）/ 错误码（Error）提示时，对照这里快速了解原因和处理方法
A告警（Alarm）—— 机器为什么停下来
| 编号 | 发生了什么 | 该怎么办 |
|---|---|---|
| Alarm 1 | 机器撞到了边缘（限位开关）急停，位置可能不准了 | 解锁后重新回原点（Home） |
| Alarm 2 | 雕刻图案超出了机器可雕刻的范围 | 缩小图案或把它移回范围内 |
| Alarm 3 | 雕刻过程中被中断或复位，位置可能不准了 | 重新回原点（Home） |
| Alarm 4 | 对焦/探测没有成功 | 检查探针状态后重试 |
| Alarm 5 | 探针没有接触到工件 | 调整工件位置后重试 |
| Alarm 6 | 回原点过程中被打断 | 重新执行回原点 |
| Alarm 7 | 回原点时机器盖（安全门）被打开了 | 关好机盖后重试 |
| Alarm 8 | 回原点失败，限位开关没被释放 | 检查接线后重试 |
| Alarm 9 | 回原点时找不到限位开关 | 检查接线后重试 |
| Alarm 10 | 急停按钮被按下了 | 解除急停后复位 |
| Alarm 11 | 需要先回原点才能继续 | 点击回原点（Home） |
| Alarm 12 | 限位开关被触发 | 移开阻挡物后继续 |
| Alarm 13 | 探针保护被触发 | 解除后继续 |
| Alarm 14 | 主轴速度超时 | 清除提示后继续 |
| Alarm 15 | 回原点失败，找不到限位开关 | 检查接线后重试 |
| Alarm 16 | 开机自检没有通过 | 关机重启机器 |
| Alarm 17 | 电机故障 | 联系售后处理 |
B错误码（Error）—— 分三类
B1. 雕刻文件有问题（最常见）
你导入的雕刻文件内容有误或格式不正确，导致机器无法识别。请重新生成文件，或换一个文件再试。
涉及编号：Error 1、2、11、14、20~39、43、44、48
B2. 机器设置或状态异常
机器参数设置或当前状态不允许执行这个操作。请重启机器，或恢复默认设置后再试。
涉及编号：Error 3~10、12、13、15~19、40~42、45~47、49、50
B3. 硬件问题
| 编号 | 发生了什么 | 该怎么办 |
|---|---|---|
| Error 60 | SD 卡安装失败 | 重新插入 SD 卡 |
| Error 61 | SD 卡文件打不开或读取失败 | 检查 SD 卡文件是否损坏 |
| Error 62 | SD 卡目录读取失败 | 格式化 SD 卡后重试 |
| Error 63 | 找不到 SD 卡目录 | 检查 SD 卡内容 |
| Error 64 | SD 卡文件是空的 | 更换有内容的文件 |
| Error 70 | 蓝牙初始化失败 | 重启手机蓝牙后重试 |
